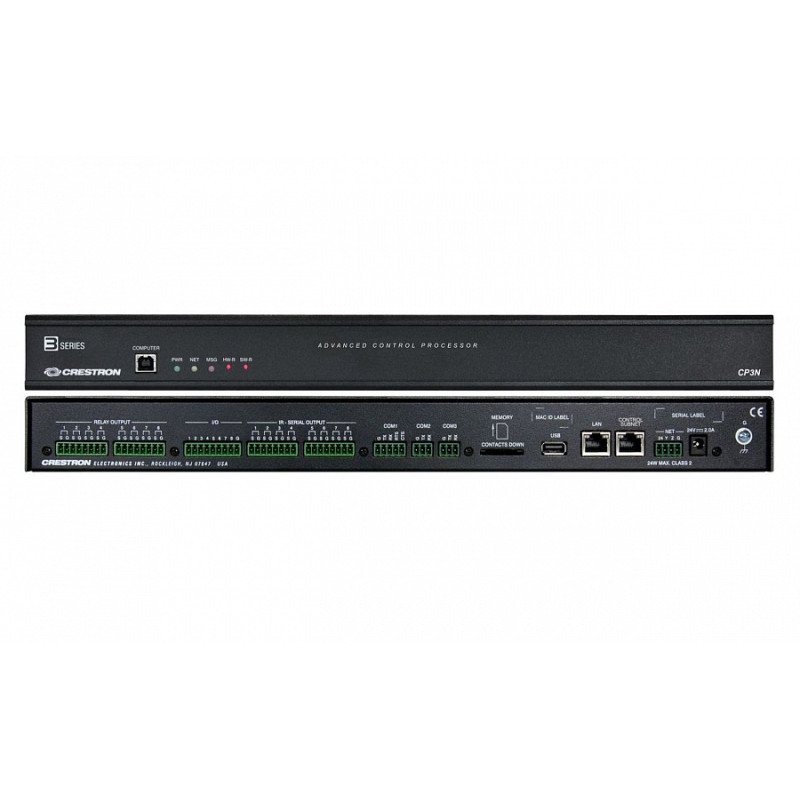

  • Центральный процессор системы управления Crestron CP3N – Фото 1
Отраслевые решения

Центральный процессор системы управления Crestron CP3N

Артикул: 16755

|

Код товара: CP3N

Тип системы управления
Контроллеры управления

Смотреть все характеристики
1 536 026 тг.
В наличии
Количество
Купить в один клик
Сравнить

Остались вопросы?

Получите консультацию нашего специалиста

Crestron CP3N — это передовая система управления, оснащенная специализированным портом для управляющей подсети. Она основана на платформе 3-Series и предназначена для интеграции в современные жилые и коммерческие объекты. Система обеспечивает эффективное объединение различных технологий, что способствует повышению комфорта, энергоэффективности и удобства эксплуатации.

Платформа 3-Series: Инновационные решения для управления

Современные здания и дома становятся все более сложными в технологическом плане, что требует новых подходов к управлению. Платформа 3-Series, использующая IP-протокол, разрабатывалась как универсальное решение для контроля всех аспектов, начиная от аудио- и видеосистем до комплексного управления зданиями.

Основные преимущества платформы 3-Series

Платформа 3-Series выделяется своей исключительной стабильностью, гибкостью и уровнем безопасности, что обеспечивает её надежность и эффективность. Увеличенная вычислительная мощность, надежная сетевая архитектура и уникальная модульная структура программного обеспечения предоставляют значительные преимущества по сравнению с аналогичными системами.

Модульная архитектура программного обеспечения

CP3N обладает выдающимися возможностями для масштабирования и многозадачной работы. Уникальная модульная архитектура позволяет создавать и запускать специализированные программы для каждого устройства, обеспечивая гибкость и возможность оптимизации. Система легко расширяется без необходимости переписывания кода, что упрощает модернизацию и минимизирует время простоя.

Надежное IP-управление через Ethernet

IP-технологии в платформе 3-Series предоставляют отличные сетевые возможности. Подключение через стандарт Gigabit Ethernet позволяет интегрировать устройства с IP-управлением и эффективно использовать CP3N в масштабных сетях. Система обеспечивает надежное взаимодействие с IP-устройствами по всему миру, независимо от типа сети — корпоративной, домашней или Интернет-соединения.

Выделенная управляющая подсеть

Система Crestron использует специализированную сеть Gigabit Ethernet для управления своими устройствами. Порт управляющей подсети CP3N упрощает подключение различных устройств, таких как сенсорные экраны, беспроводные шлюзы и коммутаторы PoE. Автоматическая настройка подсети позволяет легко обнаруживать устройства и назначать им IP-адреса без участия специалистов.

Управляющие приложения и XPanel

Crestron стала первой компанией, внедрившей IP-базированную систему управления, что открыло новые возможности для мониторинга и управления системами через локальные и глобальные сети. Технология XPanel позволяет преобразовать любой компьютер в виртуальный сенсорный экран Crestron. Управляющие приложения для iPhone, iPad и Android позволяют контролировать все системы с одного устройства.

Корпоративное ПО Crestron Fusion

Crestron Fusion представляет собой комплексную платформу для создания умных зданий, способствующих экономии энергии и повышению продуктивности. CP3N интегрируется с ПО Fusion RV для удаленного планирования и контроля помещений, а также с Fusion EM для управления энергопотреблением.

Поддержка SNMP

Встроенная поддержка SNMP облегчает интеграцию с сторонними системами управления ИТ, позволяя сетевым администраторам использовать привычные инструменты для работы с системами Crestron.

Решение Cresnet

Cresnet предлагает надежное проводное решение для подключения устройств Crestron. Оно обеспечивает двусторонний обмен данными и питание через 4-жильный кабель. В CP3N встроен анализатор сети, который контролирует целостность сети Cresnet и помогает выявлять возможные неисправности.

Встроенные порты управления

CP3N оснащен тремя COM-портами, восемью ИК-портами, восемью релейными портами и восемью портами Versiport, что позволяет эффективно интегрировать различные устройства для управления и мониторинга.

Поддержка BACnet™/IP

Поддержка протокола BACnet/IP упрощает интеграцию с системами управления зданием, такими как HVAC, охрана, освещение и другими. Это создает единое интеллектуальное пространство, обеспечивая взаимодействие всех систем при условии наличия лицензии.

Особенности

  • Уникальная модульная программная архитектура
  • Векторный сопроцессор для вычислений с плавающей запятой
  • Встроенные 512 МБ ОЗУ и 4 ГБ флэш-памяти, возможность расширения объема хранилища до 1 ТБ
  • Гнездо для карт памяти MMC на задней панели
  • Порты Cresnet, Gigabit Ethernet и Control Subnet
  • Интегрированная поддержка BACnet®/IP
  • Один COM-порт RS-232/422/485 с программным и аппаратным управлением потоком
  • Два COM-порта RS-232, поддерживающих только программное управление потоком
  • Порты ввода-вывода: 8 ИК/последовательных, 8 реле и 8 портов Versiport
  • Настройка через Crestron Toolbox™ или Internet Explorer®
  • Обратная совместимость, обеспечивающая выполнение существующих программ для SIMPL
  • Полная поддержка Юникода (многоязыковая поддержка)
  • Повышенная пропускная способность и защищенность сети
  • Обеспечение безопасности при доступе путем интеграции с Active Directory или использования автономных средств управления учетными записями
  • Веб-сервер IIS 6.0
  • Поддержка IPV6
  • USB-порт компьютерной консоли на передней панели
  • Возможность установки в стойку (высота 1U)

Характеристики

Модуль управления Crestron® 3-Series®; многопоточное/многофункциональное ядро с приоритетным прерыванием реального времени; расширенная файловая система FAT с безопасными операциями (TexFAT); поддержка до 10 одновременно выполняющихся программ
Память
  • SDRAM: 512 МБ
  • Флэш-память: 4 ГБ
  • Карта памяти: поддержка карт SD и SDHC объемом до 32 ГБ
  • Внешние хранилища данных: поддержка USB-устройств для хранения данных объемом до 1 ТБ
Обмен данными
  • Ethernet: 10/100/1000 Мбит/с, автопереключение, автосогласование, автообнаружение, полный дуплекс и полудуплекс, стандартный стек TCP/IP, UDP/IP, CIP, DHCP, SSL, TLS, SSH, SFTP (защищенный протокол передачи файлов), совместимое с FIPS 140-2 шифрование, IEEE 802.1X, SNMP, BACnet™/IP[2], IPv4 или IPv6, аутентификация Active Directory, веб-сервер IIS v.6.0, почтовый SMTP-клиент
  • Управляющая подсеть: Ethernet 10/100/1000 Мб/с; автопереключение, автосогласование, автообнаружение; полный дуплекс и полудуплекс; DHCP‑сервер; DNS-сервер; переадресация портов; режим изоляции
  • Cresnet®: режим Cresnet Master
  • USB: поддержка USB-устройств для хранения данных через хост-порт USB 2.0 на задней панели; поддержка компьютерной консоли через порт USB 2.0 на передней панели для устройств
  • Порт RS-232/422/485: для управления устройствами и контроля их работы с помощью двусторонней передачи данных; поддержка всеми портами RS-232 скорости передачи данных до 115,2 кбод/с с программным квитированием; один порт с дополнительной поддержкой аппаратного квитирования; RS-422 и RS-485
  • ИК/последовательный порт: одностороннее управление устройствами по инфракрасному каналу с частотой до 1,2 МГц или по последовательному каналу TTL/RS-232 (0–5 В) со скоростью до 115,2 кбод/с
Разъемы и слоты расширения RELAY OUTPUT 1–8:
(2) 8-контактные съемные клеммные колодки (3,5 мм), включающие (8) изолированных реле с нормально разомкнутыми контактами; номинал:1 А, 30 В переменного или постоянного тока; гашение искры на контактах на основе металлооксидных варисторов

I/O 1–8:
(1) 9-контактная съемная клеммная колодка (3,5 мм), включающая (8) цифровых портов ввода-вывода Versiport или аналоговых входных портов (относительно земли);
Цифровой вход:номинал: 0–24 В постоянного тока, входное сопротивление: 20 кОм, логический порог > 3,125 В (низкий/0) и < 1,875 В (высокий/1);
цифровой выход: сигнал 250 мА от макс. 24 В постоянного тока, ограничивающие диоды для работы с реальными внешними нагрузками;
аналоговый вход:номинал: 0–10 В постоянного тока, защита: максимум до 24 В постоянного тока, входное сопротивление: 21 кОм при отключенном нагрузочном резисторе;
программируемый нагрузочный резистор 5 В, 2 кОм для каждого контакта

IR - SERIAL OUTPUT 1–8:
(2) 8-контактные съемные клеммные колодки (3,5 мм), включающие (8) ИК/последовательных выходных портов;
ИК-выход, до 1,2 МГц;
односторонний последовательный порт TTL/RS-232 (0–5 В) со скоростью до 115,2 кбод/с

COM 1:
(1) 5-контактная съемная клеммная колодка (3,5 мм);
двунаправленный порт RS-232/422/485;
скорость передачи данных до 115,2 кбод; поддержка аппаратного и программного квитирования

COM 2–3:
(2) 3-контактные съемные клеммные колодки (3,5 мм);
двунаправленные порты RS-232;
скорость передачи данных до 115,2 кбод; только программное квитирование

MEMORY:
(1) гнездо для карт памяти SD;
возможность расширения памяти одной картой SD или SDHC объемом до 32 ГБ

USB:
(1) USB-розетка типа A; порт USB 2.0 для устройств хранения данных

LAN:
(1) 8-контактный разъем RJ-45;
Ethernet-порт 10Base-T/100Base-TX/1000Base-T;
подключение к клиентской локальной сети

CONTROL SUBNET:
(1) 8-контактный разъем RJ-45;
Ethernet-порт 10Base-T/100Base-TX/1000Base-T; выделенная локальная сеть для устройств Crestron

NET:
(1) 4-контактная съемная клеммная колодка (3,5 мм); головной порт Cresnet; подача питания на устройства Cresnet, если к входному разъему питания 24 В постоянного тока подключен источник питания;
питание через сеть Cresnet, если к входному разъему питания 24 В постоянного тока не подключен источник питания;
Дополнительные характеристики см. в разделе «Требования к электропитанию».

24 В постоянного тока, 2 А:
(1) разъем питания постоянного тока 2,1 × 5,5 мм;
входной разъем питания 24 В постоянного тока, в комплекте источник питания PW-2420RU; питание подается через порт NET для питания устройств Cresnet;
Дополнительные характеристики см. в разделе «Требования к электропитанию».

G:
(1) винт 6–32, клемма заземления корпуса

COMPUTER (передняя панель):
(1) USB-розетка типа B;
порт USB 2.0 для компьютерной консоли (в комплекте кабель длиной 1,8 м); только для настройки
Элементы управления и индикаторы PWR: (1) зеленый светодиодный индикатор; горит при подаче рабочего электропитания от источника питания или по сети Cresnet

NET: (1) янтарный светодиодный индикатор; горит при обмене данными с системой Cresnet

MSG: (1) красный светодиодный индикатор; горит при создании системой управления сообщения об ошибке

HW-R: (1) кнопка в углублении для аппаратного сброса

SW-R: (1) кнопка в углублении для программного сброса

LAN (задняя панель): (2) двухцветных (зеленый/янтарный) светодиодных индикатора; левый индикатор указывает состояние соединения по сети Ethernet и скорость этого соединения, правый индикатор указывает активность этого соединения

CONTROL SUBNET (задняя панель): (2) двухцветных (зеленый/янтарный) светодиодных индикатора; левый индикатор показывает состояние соединения по сети Ethernet и скорость этого соединения, правый индикатор показывает активность этого соединения
Требования к электропитанию Источник питания: 2 А, 24 В постоянного тока;

в комплекте источник питания модели PW-2420RU, 100–240 В переменного тока, 50/60 Гц

Доступное электропитание Cresnet: 24 Вт (1 А, 24 В постоянного тока) при использовании источника питания

Энергопотребление в сети Cresnet: 15 Вт (0,625 А, 24 В постоянного тока) при использовании питания по сети Cresnet
Окружающие условия Температура: 5–45 °C

Влажность: 10–90 % (относительная, без конденсации)

Тепловыделение: 50 БТЕ/ч
Исполнение Корпус: металл, черное покрытие

Декоративная накладка лицевой панели: экструдированный металл, черное покрытие, подкладка из поликарбоната для шильдиков

Установка: на горизонтальной поверхности или в 19-дюймовой стойке (высота 1U, клейкие ножки и стоечные крепления входят в комплект поставки)
Габариты Высота: 44 мм без ножек

Ширина: 439 мм;
483 мм со стоечными креплениями

Глубина: 167 мм
Масса 1,42 кг
Тип системы управления
Контроллеры управления

Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.
